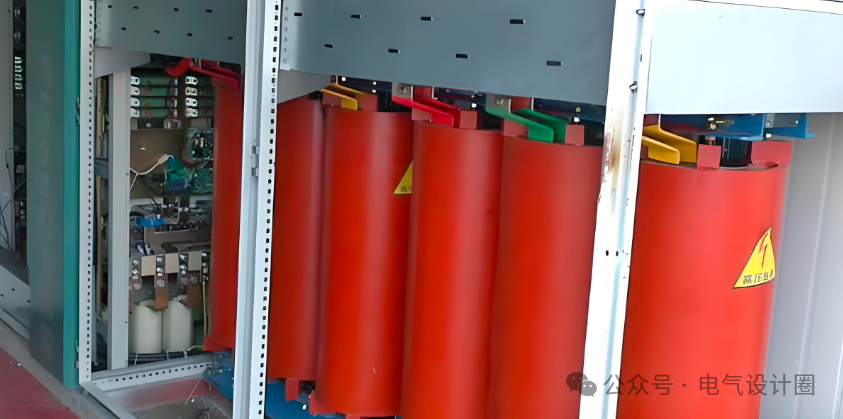

配电变压器，这一电力设备在现代社会的电力供应中扮演着至关重要的角色。作为电力系统中的关键枢纽，配电变压器不仅确保了电能的稳定传输，还通过其精妙的转换机制，实现了电能的高效分配与利用。那么在电气设计中，为什么一般情况下宜采用Dyn11接线的配电变压器呢？下面本文给大家详细解析一下。

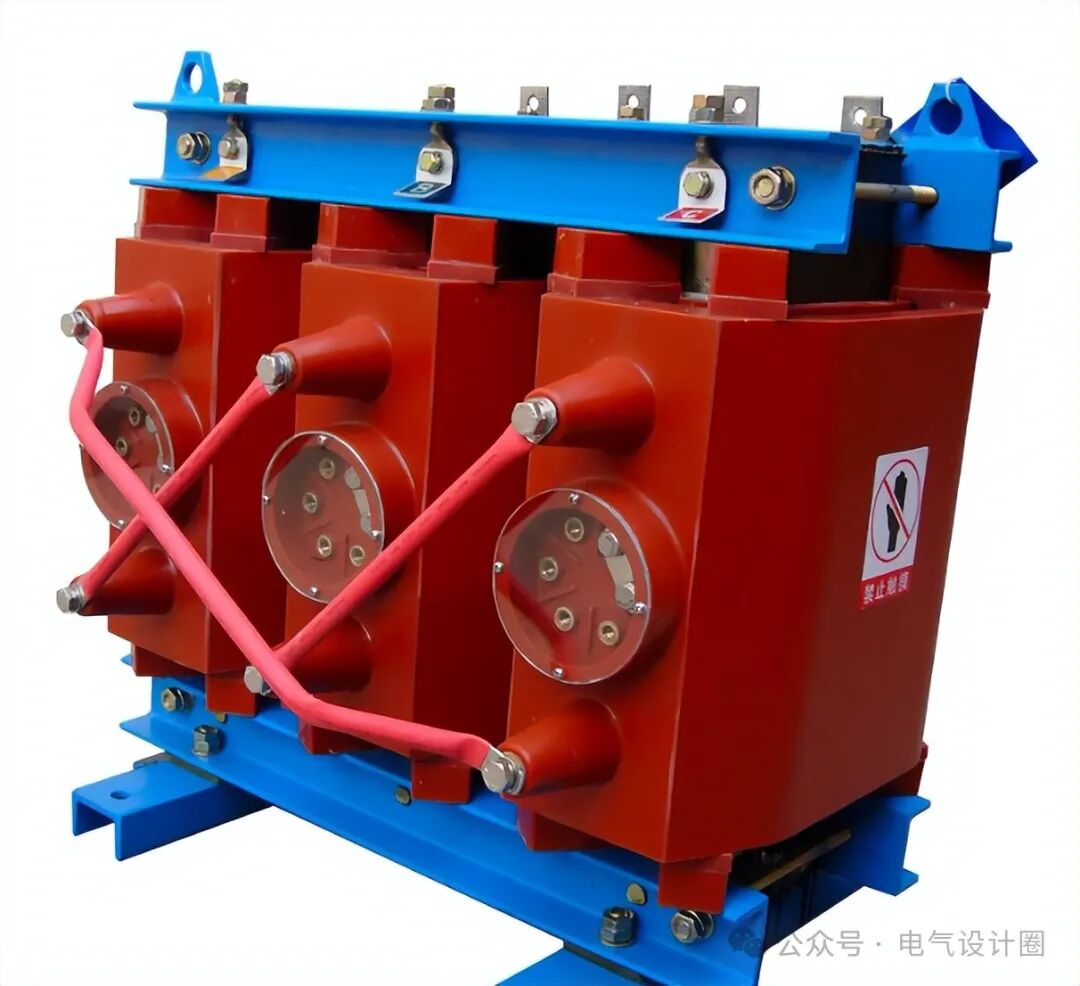

※ 采用DYN11变压器的原因主要有以下几点：

6~10kV电力变压器在其低压（400V)侧为三相四线制系统时，其接线组别有Dyn11(即△/Y0-11)和Yyn0(即Y/Y0-12）两种。

我国过去几乎全采用Yyno联结变压器，但现在国际上大多数国家的这类变压器均采用Dyn11接线。究其原因，是由于变压器采用Dyn11接线较之采用Yyn0接线有以下优点∶

（1）Dym11接线变压器的3n次（n为正整数）谐波励磁电流在其D接线的一次绕组内形成环流，不致注入公共的高压电网中去，这比一次绕组接成Y接线的Yyn0接线的变压器更有利于抑制高次谐波电流。

（2）Dyn11接线变压器的零序阻抗比Yyn0接线变压器小得多，从而更有利于切除低压单相接地的短路故障。

（3）Dyn11接线变压器承受单相不平衡负荷的能力远比Tyno接线变压器高得多。YyrnO接线变压器的中性线电流一般规定不得超过其低压绕组额定电流的25%，而Dyn11接线变压器的中性线电流可允许超过低压绕组额定电流的75%。

因此，GB50052—2009《供配电系统设计规范》中规定︰

（1）在TN及TT系统接地形式的低压电网中，宜选用Dyn11接线组别的三相变压器作为配电变压器。

（2）在系统接地形式为TN及TT的低压电网中，当选用Yyn0接线组别的三相变压器时，其由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的25%，且其一相的电流在满载时不得超过额定电流值。

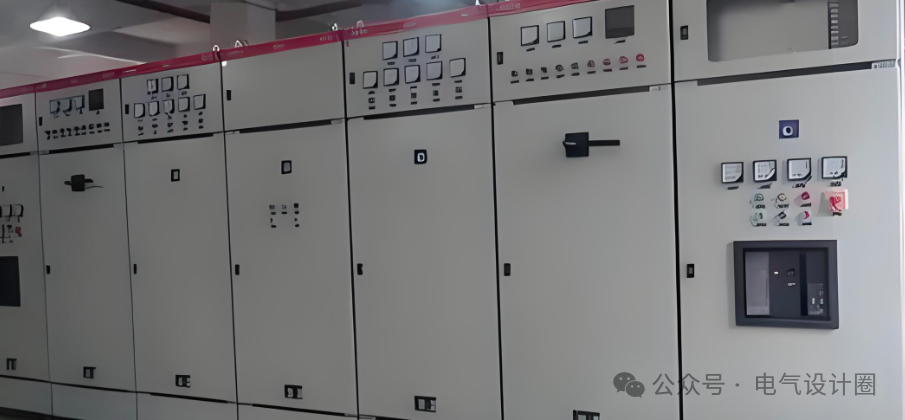

※ 在民用建筑电气设计中，为什么建议采用DYN11型接线的配电变压器？

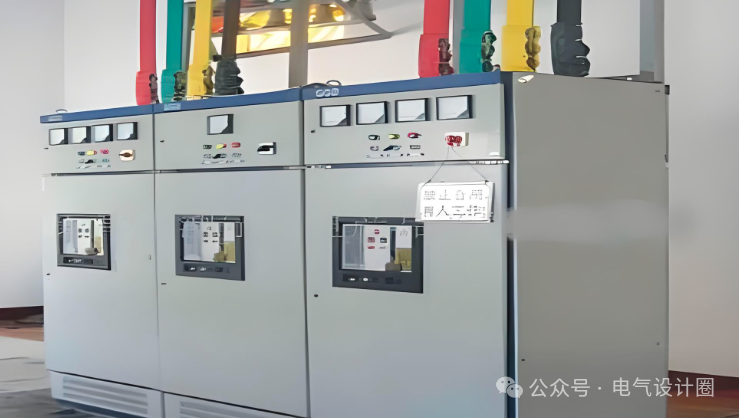

《民用建筑电气设计标准》GB51348-2019明确规定，在供电系统中，配电变压器应优先选用Dyn11结线组别的变压器。这一选择并非偶然，而是基于Dyn11结线组别变压器相较于YynO结线组别变压器的显著优势。

Dyn11结线组别变压器在限制三次谐波、降低零序阻抗方面表现出色，从而增大了相零单相短路电流值，这对于提高单相短路电流动作断路器的灵敏度至关重要。经过多年的实践应用和国际经验的借鉴，Dyn11结线组别的配电变压器已成为民用建筑领域的优选方案。

同样，在《住宅建筑电气设计规范》JGJ 242-2011中，也强调了住宅建筑应选用节能型变压器，并推荐采用Dyn11结线方式。这不仅有助于提高供电效率，还能有效应对住宅建筑中可能出现的各种电气问题。此外，规范还规定了变压器的负载率不宜超过85%，以确保变压器的稳定运行和延长使用寿命。

在剧场这类高谐波使用场所，《剧场建筑设计规范》JGJ 57-2016明确指出，剧场配电变压器应采用Dyn11接线方式。这种接线方式能有效抑制谐波和三相负荷不平衡对供电系统的影响，确保剧场的电气系统稳定可靠。

而在金融建筑领域，《金融建筑电气设计规范》JGJ 284-2012则强调了金融设施宜选用空载损耗较低且绕组结线为Dyn11型的配电变压器。由于金融建筑的重要性以及其供配电系统的冗余性，采用这种变压器不仅能降低能耗，还能有效阻断谐波电流的传播，保障金融设施的稳定运行。

综上所述，Dyn11结线组别的配电变压器在民用建筑、住宅建筑、剧场以及金融建筑等领域都有着广泛的应用前景。通过选用这种变压器，不仅可以提高供电系统的效率和稳定性，还能有效降低能耗和保障电气安全。
