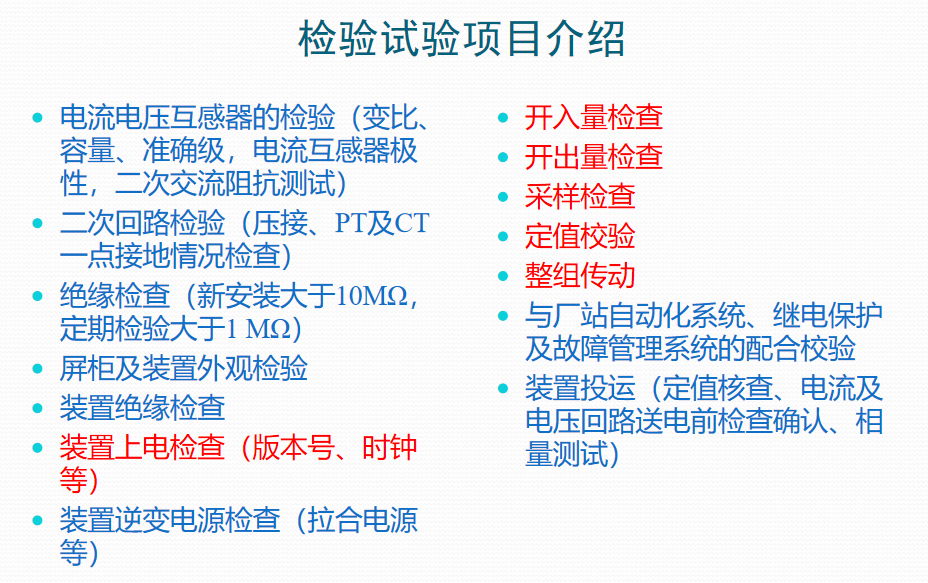

调试目的

检验继电保护系统是否满足相关要求，提前排除缺陷，提高运行可靠性

差动保护

电力变压器在运行时，由于联接组别和变比不同，各侧电流大小及相位也不同。需通过数字方法对CT 联接和变比进行补偿。消除电流大小和相位差异。

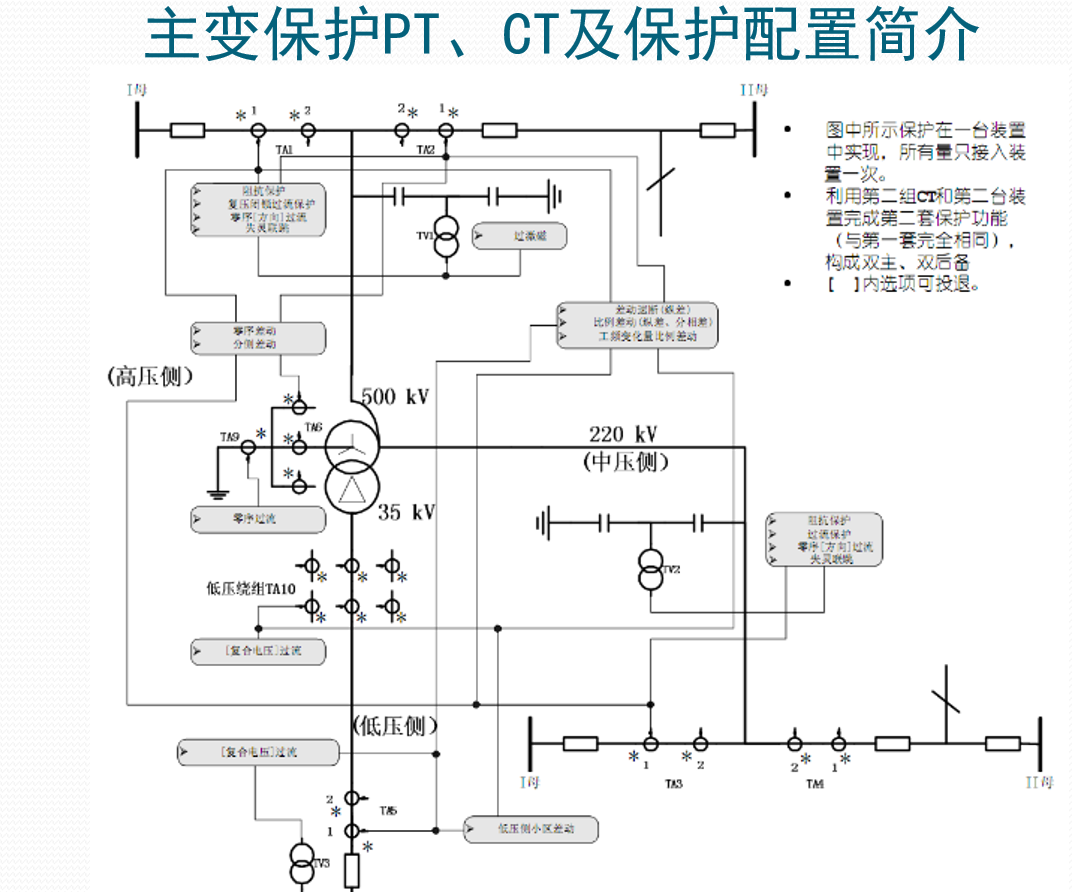

 纵差保护是指由变压器各侧外附CT 构成的差动保护，该保护能反映变压器各侧的各种类型故障。各侧CT 正极性端在母线侧。

纵差保护应注意空载合闸时励磁涌流对变压器差动保护引起的误动，以及过励磁工况下变压器差动保护动作的行为。

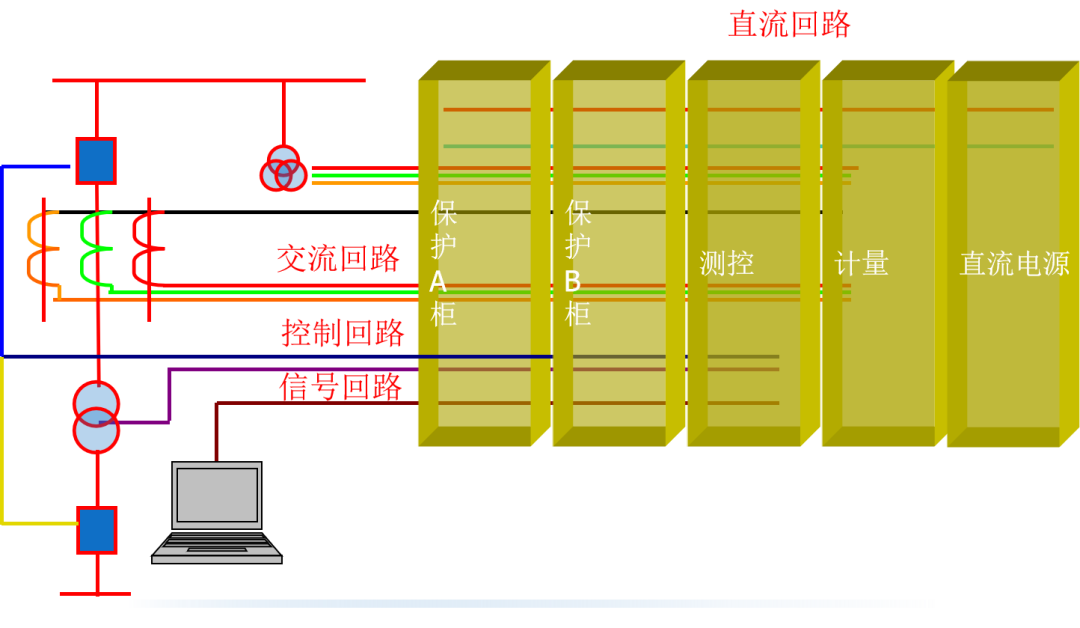

主变保护二次回路

调试前上电检查

合直流电源空开，再合装置背面电源板上的船形小开关；

上电后，若装置的软件开始正常运行，此时装置光字牌信号灯“启动CPU”、“运行CPU”点亮，可以简单判断各CPU板件和程序是否正常；

液晶是否正常显示，若亮度异常，调节液晶对比度；

进入【浏览】→“版本”窗口，校对软件版本是否符合要求；

检查装置的各项参数设置，若装置设置不符合现场要求，参考装置使用说明，进行相应的设置。

查看装置的系统参数设置及所得到的各侧TA调节系数是否正确。

开入量检查

装置上电后，依次投入和退出屏上相应压板，检查菜单中 “开入量”及面板显示保护功能投退情况是否正确。

依据反措规定，对于失灵联跳开入还应进行动作电压的测试；对于非电量保护中涉及的跳闸开入还应进行动作电压及动作功率的测试。（技术标准： 55%Un<动作电压<70%Un，动作功率≥5W）

开出量检查

当保护动作时在光数字报文分析仪上查看相应GOOSE数据是否发送正确。

可结合后面的定值试验一起进行检验

交流采样试验——零漂检查

将保护装置电流、电压回路断开（即：用螺丝刀拨开电压电流端子排上的连接片）检查装置零漂（直流偏移）

性能要求：在一段时间内（5分钟）零漂值稳定在0.01Iｎ或0.2V以内

交流采样试验——测量精度检查

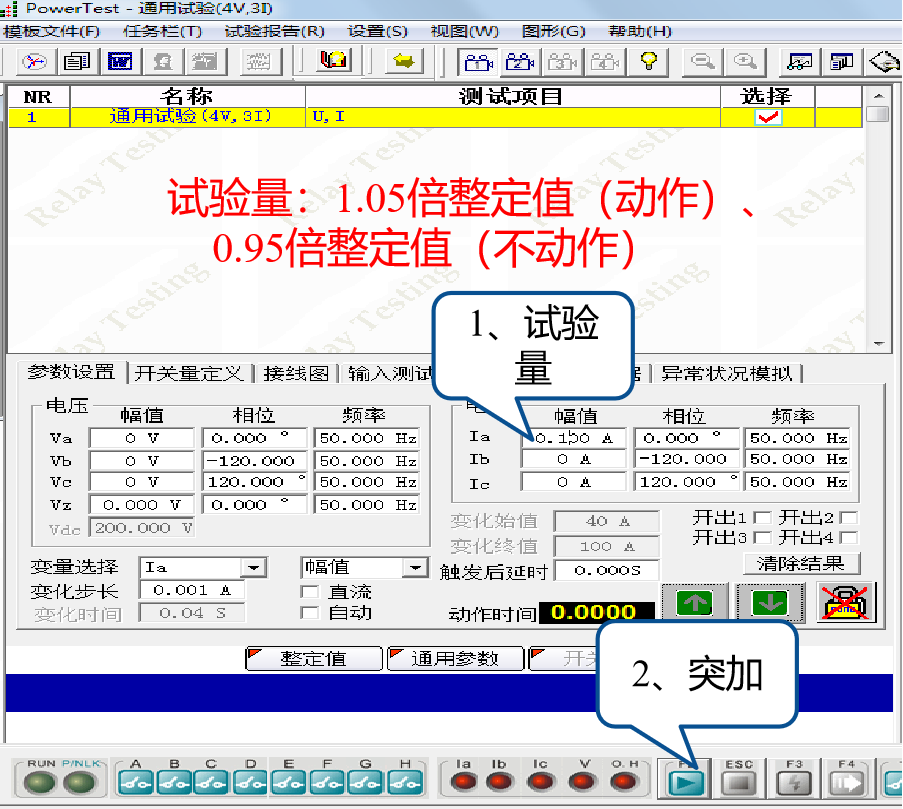

保护测试仪采用手动方式（交流试验），按照检验规程规定的采样点进行幅值和相位的采样。

宜对各相进行一次施加不同量的采样，检验盘内线是否配错。

性能要求：幅值误差≤5%，相角误差≤3°

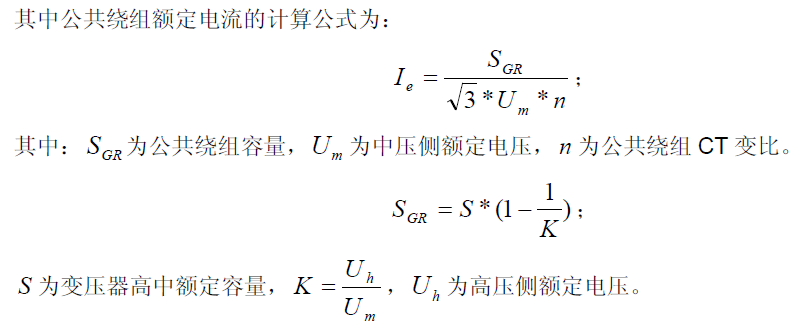

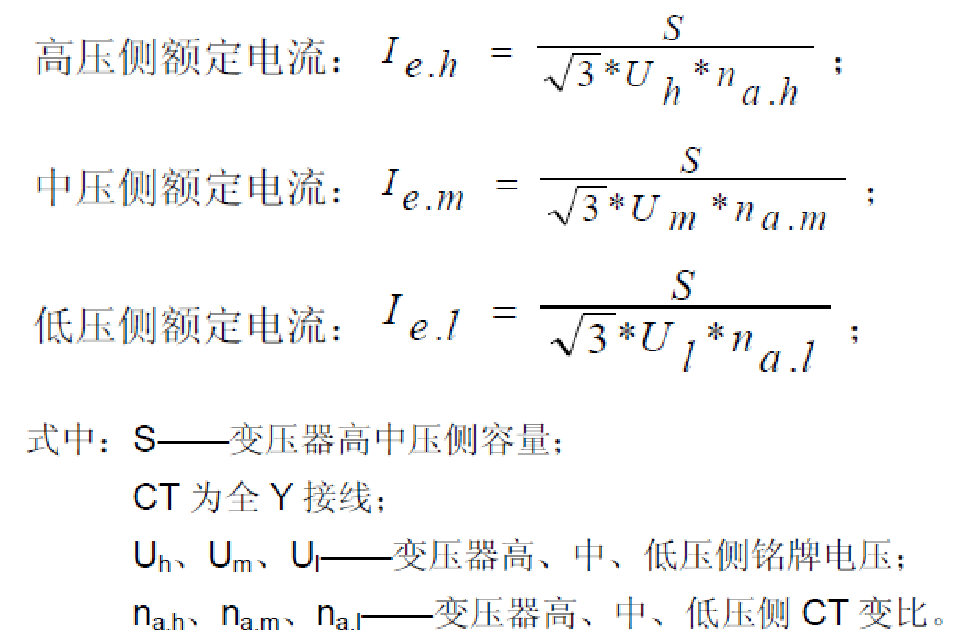

主变各侧的二次额定电流值为下图所示计算值，注意与CT二次额定值的区别！

差动保护动作方程

稳态比例差动保护采用经傅氏变换后得到的电流有效值进行差流计算，用来区分差流是由于内部故障还是外部故障引起。

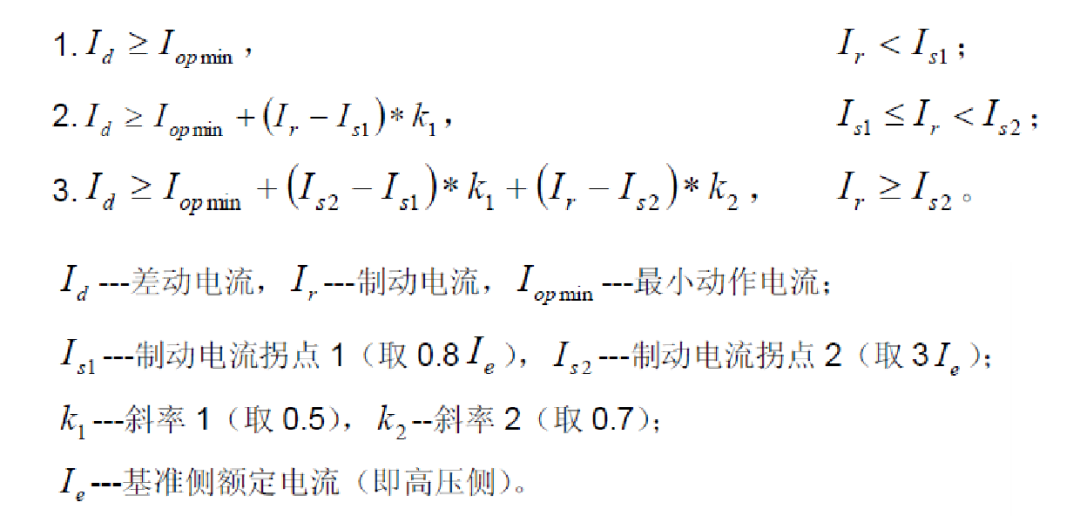

比例制动曲线为3 折段，采用了如下动作方程：

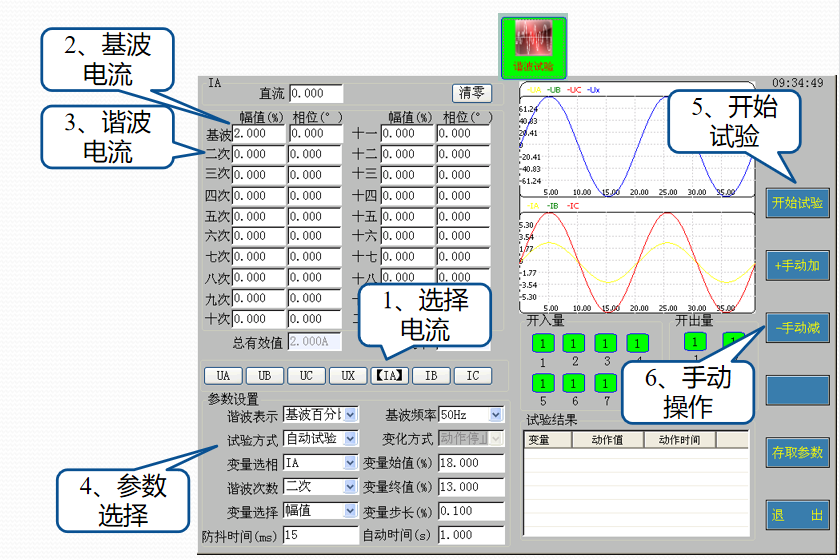

差动保护二次谐波制动的测试方法

测试方法：

1、单侧加试验电流，保证基波电流大于差动保护动作值

2、利用测试仪“谐波”模块，加入二次谐波

3、使二次谐波的含量从制动值向非制动值递减

4、二次谐波含量低于定值时，保护动作，测试仪停止输出。记录临界制动值

差动保护二次谐波制动试验操作

投入差动保护硬压板

投入差动保护软压板

纵差保护控制字置1

TA断线闭锁差动控制字置0

二次谐波制动控制字置1

差动速断保护试验操作

投入差动保护硬压板

投入差动保护软压板

纵差保护控制字置0

TA断线闭锁差动控制字置0

差动速断保护控制字置1

差动保护校验常见问题

问题1  差动保护高对低校验，测试仪一输出保护动作

可能原因：

1、补偿电流未加入装置，非故障模拟相产生差流；

2、低压侧所加电流计算有误，未除平衡系数

3、接线有误，接线相别出错，电流加到其他相当中。

复压闭锁过流保护

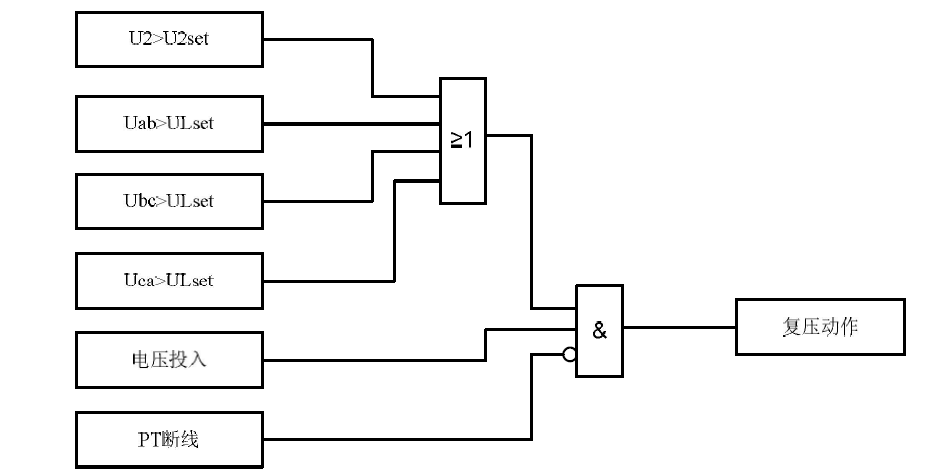

变压器各侧的复压过流保护均经复合电压闭锁。

高中压侧的复压元件默认为各侧复压的“或”逻辑作为开放条件，低压侧复压元件只取本侧复压。

PT 断线对复合电压元件影响：当高中压侧判断出本侧PT 异常时，本侧复压元件不会满足条件，本侧复合电压过流保护经其它侧复合电压开放。低压侧PT 断线时，退出低压侧复压过流的复压元件，低压侧复压过流默认为纯过流。

PT断线判据

a．正序电压小于30V，任一相电流大于0.04In 或断路器在合位。（In为CT 二次额定值5A或1A）

b．负序电压大于8V。

满足上述任一条件，且后备保护未启动时，延时10 s 报该侧PT 异常，发PT异常告警信号，在电压恢复正常后延时 10秒恢复。

  故试验前装置处于PT异常状态，试验时应首先利用测试仪向保护装置加一个正常态电压（正序，57.74V）使PT异常返回，再加故障态电压电流

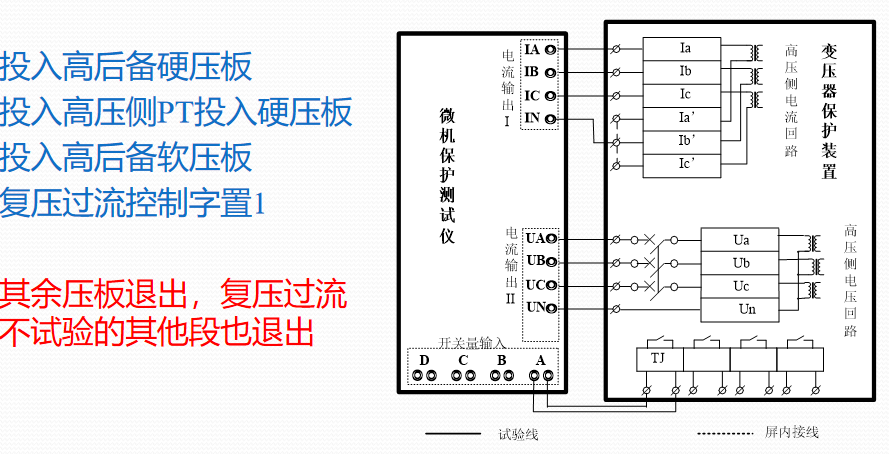

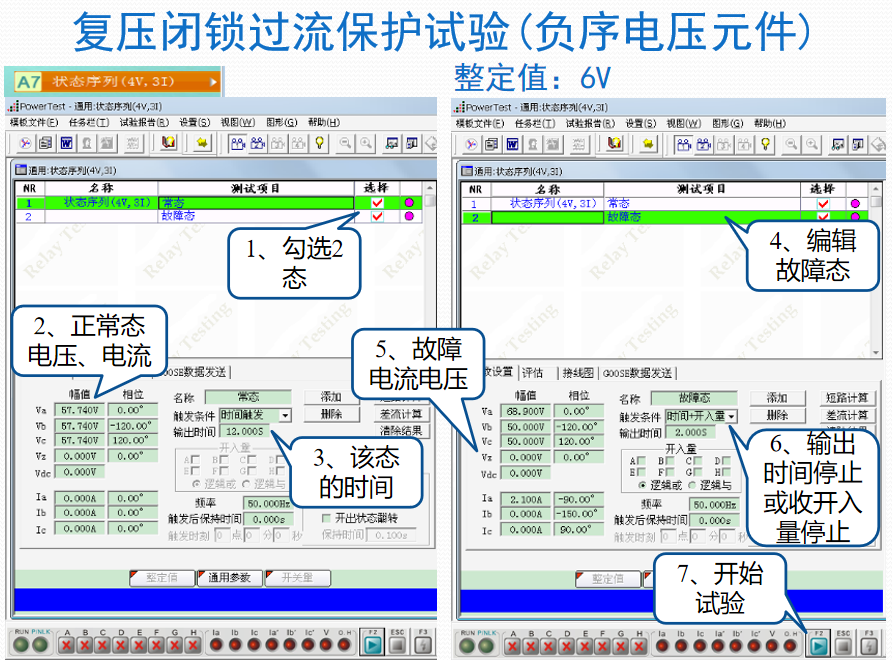

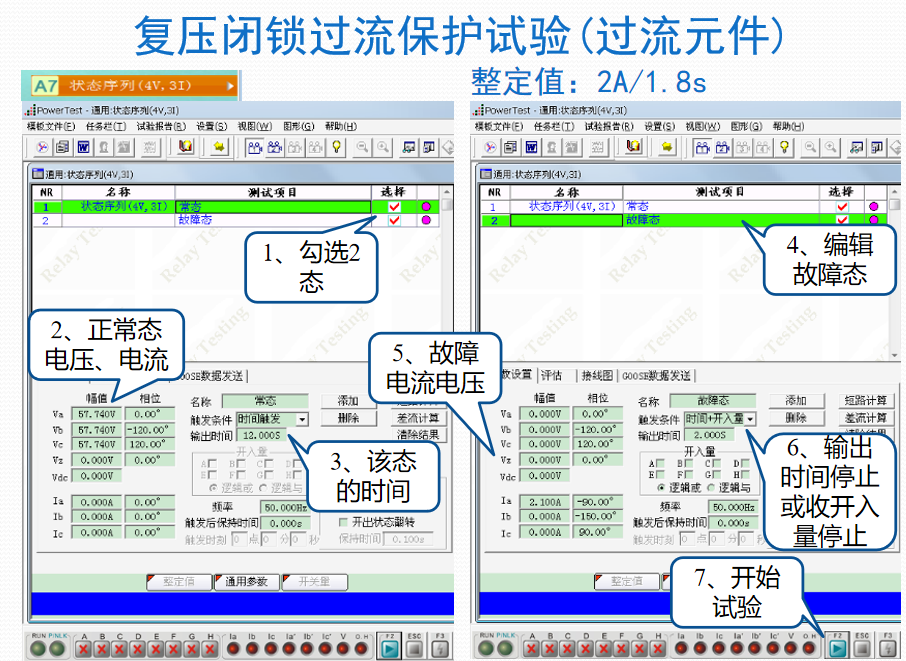

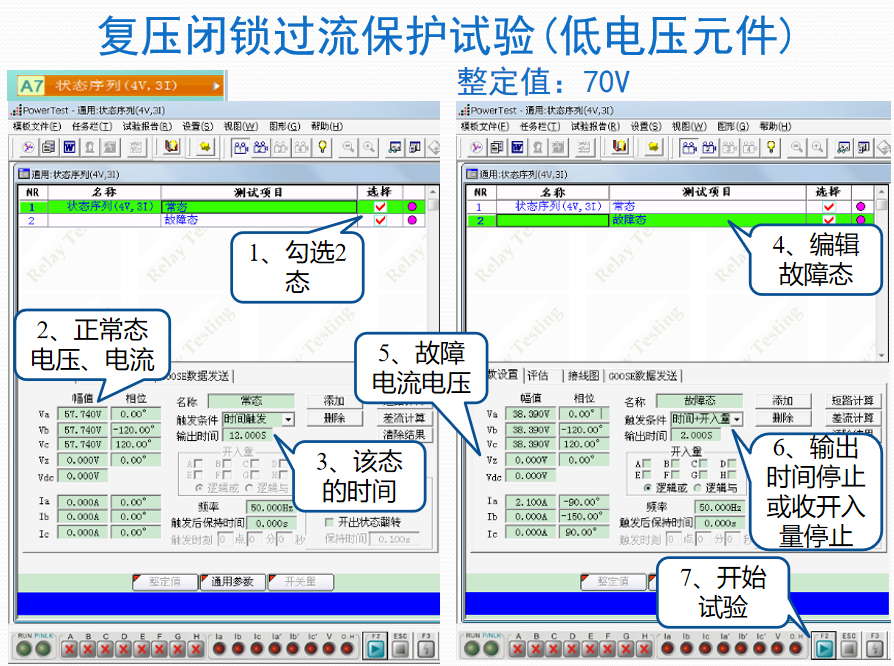

复压闭锁过流保护试验

过负荷保护

过负荷保护可装设在高、中、低压侧。它主要起告警作用，提醒运行人员及时调整变压器运行方式。

过负荷告警固定投入。低压侧过负荷电流为低压侧各分支的和电流。

过负荷延时时间固定为10s。
