在变压器保护中，除主变差动、瓦斯等主保护外，主变过电流保护是一种重要的后备保护，不仅作为变压器本身的后备保护，也可作为变压器 中、低压侧母线及出线的后备保护。 但简单的过电流保护不能满足复杂的电力系统和大容量变压器在定值计算中灵敏度的要求，复合电压闭锁过流保护的引入，可以解决过电流保护整定值过高，灵敏度不足等问题。
过流保护主要作为变压器相间故障的后备保护，同时它可以避免当发生区外故障时，变压器长时间流过很大的穿越电流而受损坏。
通过整定控制字可选择各段过流是否经过复合电压闭锁，是否经过方向闭锁，是否投入，跳哪几侧开关。选择定时限过流还是反时限过流。
加装复合电压闭锁后，过流的整定值就可以降低，提高灵敏度。方向元件可以选择保护方向，保护变压器或保护系统。
方向元件将本侧母线TV提供的电压与本侧电流的相位角进行比较。
方向元件采用正序电压，并带有记忆，近处三相短路时方向元件无死区。接线方式为零度接线方式，正极性端应在母线侧。
装置后备保护分别设有控制字'过流方向指向'来控制过流保护各段的方向指向
当'过流方向指向'控制字为'0'时，方向指向系统，灵敏角为225°
当'过流方向指向'控制字为'1'时，方向指向变压器，灵敏角为45°
同时装置分别设有控制字'过流经方向闭锁'来控制过流保护各段是否经方向闭锁。

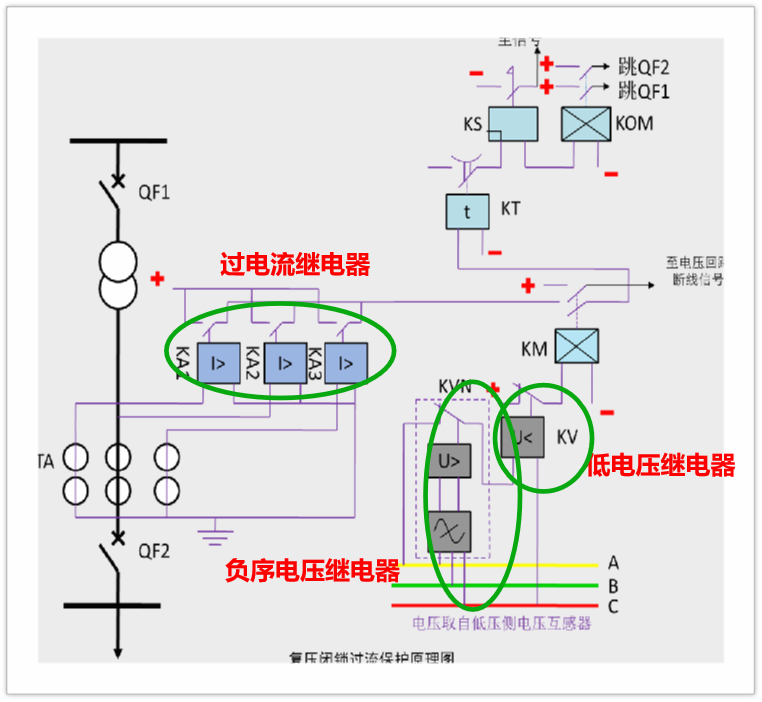

复合电压指相间电压低或负序电压高。
对于变压器某侧复合电压元件可通过整定控制字选择是否引入其它侧的电压作为闭锁电压.
例如对于I侧后备保护，装置分别设有控制字，如“过流保护经II侧复压闭锁’等，来控制过流保护是否经其II侧复合电压闭锁当‘过流保护经II侧复压闭锁’控制字整定为‘1’时，表示I侧复压闭锁过流可经过II侧复合电压起动；
当'过流保护经II侧复压闭锁'控制字整定为'0'时，表示I 侧复压闭锁过流不经过II侧复合电压起动。
各段过流保护均有'过流经复压闭锁'控制字，当'过流经复压闭锁’控制字为‘1’时，表示本段过流保护经复合电压闭锁。
加低电压闭锁的条件主要是为了防止变压器过载的时候引起装置误动。变压器过载时，电压会降低，电流自然会升高，有可能达到过流定值，而过载的情况只会发生很短的时间，如果没有低电压闭锁条件，会引起变压器解列，所以为了保证供电的可靠性，加了低电压闭锁条件。
负序电压闭锁条件主要是为了提高三相断短路的灵敏度，单相和两相短路时都会产生很大的负序电压，不用去考虑，而三相短路时，短路电流也是对称的，但在短路的瞬间，三相电压降低，会出现一定的负序值（6~9V)，负序电压闭锁就是采用这个原理，在负序电压高于门槛时（可整定），可靠出口。
高、中压侧复压元件由各侧电压经“或”门构成低压侧复压元件取本侧（或本分支）电压。
高、中压侧PT断线后，退出方向元件，受其他侧复压元件控制。
低压侧PT断线后，本侧（或本分支）复压闭锁过流保护不经复压元件控制，变为纯过流。本侧PT断线后，不开放其他侧复压元件。
本侧电压退出对复合电压元件、方向元件的影响
当本侧PT检修或旁路代路未切换PT时，为保证本侧复合电压闭锁方向过流的正确动作，需投入‘本侧电压退出’压板或整定控制字，或退出“X压侧电压投入”硬压板
对复压元件和方向元件的影响同PT断线时的处理原则相同；
复压闭锁过流保护优点：
1、在后备保护范围内发生不对称短路时，有较高灵敏度。
2、在变压器发生不对称短路时，电压启动元件的灵敏度与变压器的接线方式无关。
3、由于电压启动元件只接在变压器的一侧，故接线比较简单。
